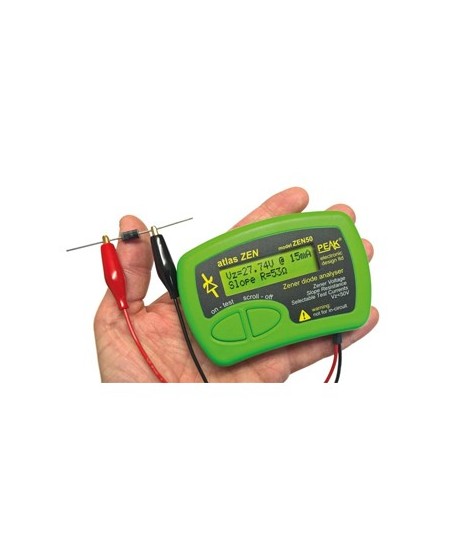

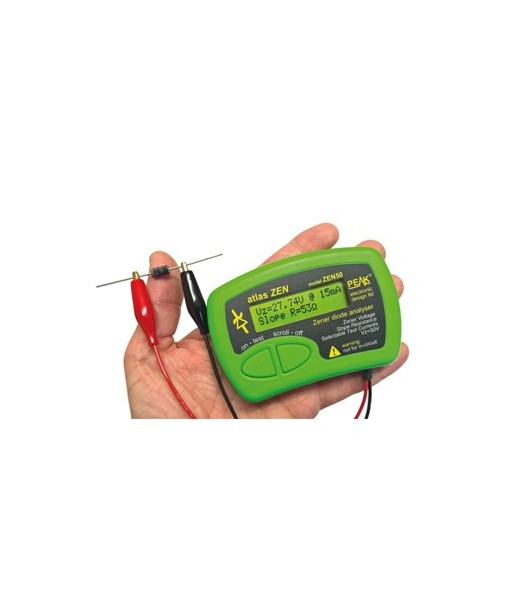

Testador de Díodos Zenner - ATLAS ZEN (0 - 50V)

Testa diodos Zener, diodos Avalanche, VDRs, TVSs, cadeias LED e muito mais (até 50 V)¶Mede quebras de tensão (0.00 V a 50.00 V) com uma resolução tão afinada como 20 mV¶Mede o declive da resistência (até 1 kO em 15 mA com resolução 1O)¶Suporta a maioria dos diodos Zeners, Avalanche e diodos referência de 0 V até 50 V¶Ideal para testar VDRs, TVSs e outros tipos de dispositivo com proteção de voltagem¶Opções de corrente de teste : 2 mA, 5 mA, 10 mA, 15 mA¶Corrente de teste de ciclo curto para minimizar o aquecimento do seu componente, mesmo ao testar a 50 V e 15 mA.¶¶Pilha AAA alcalina (incl.)¶Pilha de longa duração e condições de teste reguláveis mesmo quando a voltagem da pilha é inferior a 1.0 V.¶¶Apresentação contínua da medição (atualizada 3 vezes por segundo)¶Função de retenção para reter os valores apresentados mesmo que o componente seja removido¶Garras douradas (tipo crocodilo)¶Manual do utilizador disponível (Inglês - Alemão - Italiano)¶¶Especificações¶Resumo de especificação a 20-25 ° C (68-77 ° F), a menos que especificado em contrário¶Amplitude de voltagem Zener (Vz): 0.0 V - 50.0 V¶Correntes de teste nomial (Iz) : 2mA, 5mA, 10mA, 15mA¶Precisão da corrente de teste definida: ± 1 % ± 0.2 mA¶Precisão da medição da voltagem Zener: ± 1% ± 40 mV¶Resolução da medição da voltagem Zener : 20 mV - 40 mV¶¶Precisão do teste de frequência: -1.5% ~ +1.5%¶60 V DC cumpre o limite inferior de 75 V (DC) para a Directiva de Baixa Tensão 2006/95 / CE¶Corrente de teste em curto-circuito (pulsado) : 35 % ± 0.2 mA¶¶Testar corrente do ciclo de funcionamento :¶MÍN: 0.1 %¶MÁX: 5 %¶típico: 1 %¶ciclo de serviço da corrente de teste destinado a manter a dissipação de energia de Zener em teste a níveis muito baixos¶¶Voltagem de abuso externo : ± 50 V¶¶Amplitude do declive da resistência:¶Iz = 2 mA: 0-8000 Ohm¶Iz = 5 mA: 0-3200 Ohm¶Iz = 10 mA: 0-1600 Ohm¶Iz = 15 mA: 0-1000 Ohm¶¶Resolução do declive de resistência apresentado:¶Iz = 2 mA: 5-1000 Ohm¶Iz = 5 mA: 2-1000 Ohm¶Iz = 10 mA: 1-1000 Ohm¶Iz = 15 mA: 1-1000 Ohm¶¶Precisão da medição do declive da resistência:¶Iz = 2 mA: ±1-10 Ohm¶Iz = 5 mA: ±1-4 Ohm¶Iz = 10 mA: ±1-2 Ohm¶Iz = 15 mA: ±1-2 Ohm¶¶Amplitude do declive da resistência: (Iz-50%) to (Iz+50%)¶¶Metódo de medição do declive da resistência :¶Diferenciação de curva que se encaixa:: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)¶Taxa de medição: 3 Hz¶Tempo para desligamento automático: 60 seg.¶¶Pilha:¶Tipo: 1 AAA alcalina¶Amplitude de tensão: 0.9 V - 1.6 V¶Alerta para pilha fraca: 1.0 V ± 0.05 V¶¶Temperatura de funcionamento: 10-40°C¶¶Dimensões (cabos excluídos): 103 x 70 x 20 mm¶Peso: 98 g¶Materiais fundamentais: plástico, vidro e metal¶
